Estabilidad inicial de una embarcación a pequeños ángulos de escora

La estabilidad inicial describe la capacidad de una embarcación para resistir pequeños ángulos de escora respecto a su posición de equilibrio adrizada. Se refiere al comportamiento de la embarcación a ángulos de escora pequeños, normalmente de hasta unos 5–10 grados, cuando los cambios en la geometría del volumen sumergido son pequeños y las aproximaciones lineales son válidas. Cuando la embarcación se escora ligeramente, el centro de carena (B) se desplaza lateralmente respecto al centro de gravedad (G), creando un brazo de adrizamiento (GZ). Para ángulos de escora pequeños, este brazo es aproximadamente proporcional al ángulo de escora y está determinado principalmente por la altura metacéntrica (GM). Una GM mayor genera un momento adrizante mayor para un ángulo de escora dado, lo que se traduce en un comportamiento inicial más rígido. La estabilidad inicial es un indicador importante de la respuesta de la embarcación en condiciones normales de operación, como el movimiento de la tripulación, las olas pequeñas o el viento ligero. Sin embargo, no describe su comportamiento a grandes ángulos de escora y no basta por sí sola para evaluar la seguridad general. Para ello, deben considerarse la curva completa del brazo de adrizamiento (GZ) y las características de estabilidad dinámica.
Diagrama de la altura metacéntrica GM y el brazo de adrizamiento GZ a pequeños ángulos de escora

Estabilidad inicial de una embarcación

  1. K — Quilla
    El punto K es la referencia de la quilla. Se utiliza habitualmente como referencia vertical desde la cual se miden otras distancias verticales, como KG, KB y KM. Aunque K no influye directamente en la estabilidad, proporciona una referencia coherente para definir la geometría de la embarcación.
  2. W — Línea de flotación
    W indica la línea de flotación correspondiente a la condición de carga dada. La geometría de la línea de flotación determina la forma del volumen sumergido e influye fuertemente en el radio metacéntrico transversal y la estabilidad inicial.
  3. B — Centro de carena (condición de adrizado)
    El punto B es el centro de carena en la condición de adrizado. Representa el centroide del volumen sumergido y es el punto por el que actúa el empuje hidrostático cuando la embarcación está adrizada.
  4. Bφ — Centro de carena durante la escora
    Cuando la embarcación se escora un pequeño ángulo φ, la forma del volumen sumergido cambia de manera asimétrica. Como resultado, el centro de carena se desplaza de B a Bφ. Este desplazamiento lateral del empuje hidrostático es la causa fundamental del momento adrizante.
  5. G — Centro de gravedad
    El punto G es el centro de gravedad de la embarcación. Se determina por la distribución de masas del casco, la estructura, el equipamiento, la carga útil y la tripulación. Para pequeños ángulos de escora, se asume que G permanece fijo respecto al casco.
  6. Z — Punto del brazo de adrizamiento
    El punto Z es el pie de la perpendicular trazada desde G hasta la línea de acción del empuje hidrostático que pasa por Bφ. La distancia horizontal GZ es el brazo de adrizamiento.
  7. M — Metacentro
    El punto M es el metacentro, definido como la intersección de la línea de acción del empuje hidrostático (a través de Bφ) con el plano de crujía de la embarcación para un ángulo infinitesimal de escora. Para ángulos pequeños, M puede considerarse fijo. La posición relativa de M respecto a G determina la estabilidad inicial.
  8. Altura metacéntrica (GM)
    La distancia vertical entre el centro de gravedad (G) y el metacentro (M). El metacentro determina la respuesta adrizante cuando la embarcación se escora ligeramente. Una GM positiva indica un momento adrizante que hace que la embarcación vuelva a la posición de adrizado.
  9. Brazo de adrizamiento (GZ)
    La distancia horizontal entre las líneas de acción del peso y del empuje durante la escora. La curva GZ en función del ángulo de escora muestra que, para ángulos pequeños (hasta 5–10°), GZ es casi lineal y proporcional a GM.
  10. Estabilidad inicial
    Determinada por la pendiente de la curva GZ en pequeños ángulos de escora. GM mayor → mayor estabilidad. A pequeños ángulos de escora, un momento adrizante positivo devuelve la embarcación a la posición de adrizado.
  11. Resumen de interacciones
    El peso actúa hacia abajo en G y el empuje hidrostático actúa hacia arriba en B. Cuando la embarcación se escora, el centro de carena se desplaza y crea una distancia horizontal (GZ) que genera un momento adrizante. Un momento positivo a pequeños ángulos indica estabilidad inicial, con GM como indicador clave.

Significado de las distancias y medidas de estabilidad

GM — Altura metacéntrica

La distancia GM es la separación vertical entre el centro de gravedad G y el metacentro M. Es la medida cuantitativa principal de la estabilidad inicial.

Una GM mayor produce un momento adrizante más intenso para pequeños ángulos de escora, lo que da lugar a una embarcación más “rígida”. Una GM menor corresponde a un movimiento más “suave”, pero con menor estabilidad inicial.

GZ — Brazo de adrizamiento

La distancia GZ es el brazo horizontal entre las líneas de acción del empuje y del peso. Determina directamente el momento adrizante, calculado como:

Momento adrizante = Desplazamiento × GZ

Para pequeños ángulos de escora, GZ es aproximadamente proporcional al ángulo de escora φ y a GM, y puede expresarse como:

GZ ≈ GM × sin(φ)

Esta relación lineal es válida solo en el rango de ángulos pequeños, donde se aplica la teoría de estabilidad inicial.

KB, KG, KM (distancias implícitas)

Aunque no siempre se muestran explícitamente, las siguientes distancias verticales se utilizan comúnmente:

Están relacionadas por la ecuación fundamental: GM = KM − KG

Interpretación

El diagrama muestra cómo una pequeña escora provoca que el empuje hidrostático se desplace lateralmente mientras la fuerza de peso permanece fija, generando un par de adrizamiento. El análisis de la estabilidad inicial se centra exclusivamente en este mecanismo geométrico y solo es válido para pequeños ángulos de escora. El comportamiento a ángulos mayores requiere considerar la curva completa del brazo de adrizamiento y los efectos no lineales.


Ejemplos de embarcaciones con estabilidad suficiente e insuficiente

Esta embarcación presenta una estabilidad inicial insuficiente

Embarcación con estabilidad inicial insuficiente
Cota de la línea de flotación (mm) Brazo de adrizamiento GZ (mm) Altura metacéntrica GM (mm) Volumen sumergido (m 3)
100 -3.08 -88.17 0.069
200 -0.96 -27.47 0.261
300 -1.10 -31.55 0.549

La línea verde indica el nivel del agua. A 100 mm, es evidente que la embarcación caerá hacia un costado; lo mismo ocurre a 200 mm. Incluso a 300 mm, la embarcación es inestable porque el brazo de adrizamiento (GZ) es negativo.
Conclusión: Una embarcación con esta forma de casco no es estable. Podría estabilizarse, pero requeriría una cantidad considerable de lastre o una quilla pesada.

Esta embarcación presenta una buena estabilidad inicial

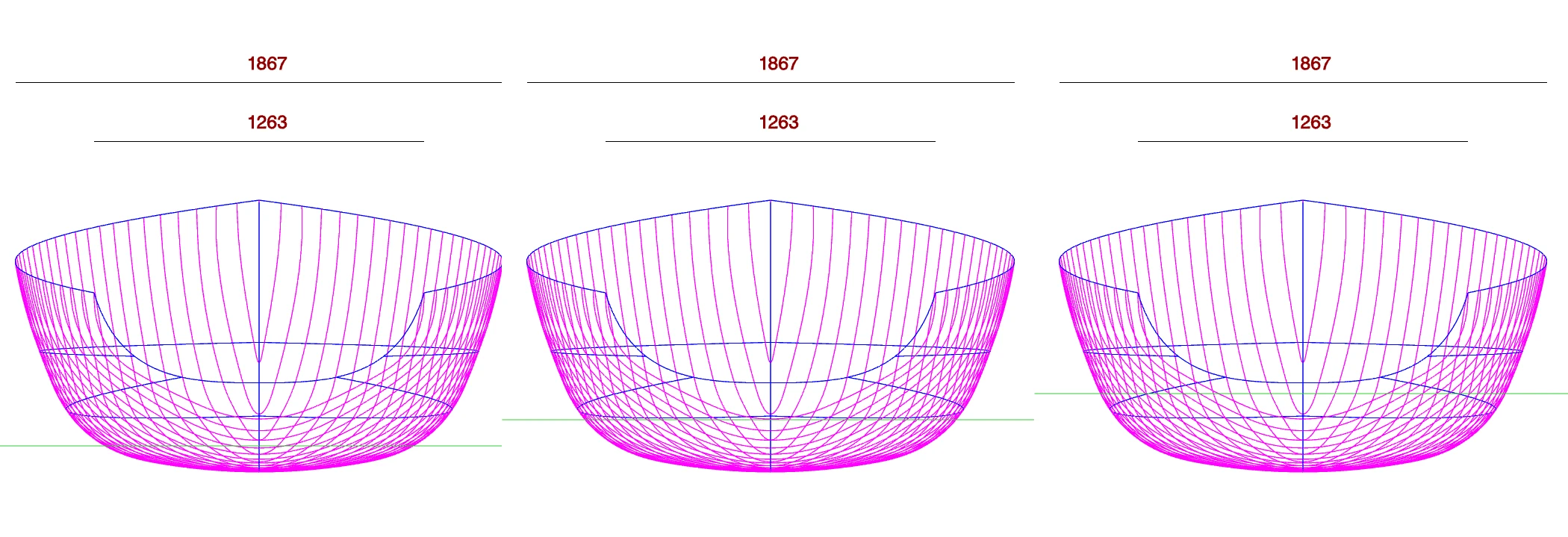

Embarcación con buena estabilidad inicial
Cota de la línea de flotación (mm) Brazo de adrizamiento GZ (mm) Altura metacéntrica GM (mm) Volumen sumergido (m 3)
100 21.76 623.48 0.219
200 12.24 350.75 0.636
300 8.72 249.87 1.155

Esta embarcación presenta valores positivos del brazo de adrizamiento (GZ) y de la altura metacéntrica (GM), lo que indica una estabilidad inicial muy buena.
Conclusión: Una embarcación con esta forma de casco es muy estable.
Los cálculos se realizaron con BoatCAD.

Ingeniería inversa de una embarcación del Mediterráneo y el Mar Negro: análisis de estabilidad inicial

Muchas embarcaciones del Mediterráneo y el Mar Negro tienen una forma de casco similar, pero no hay dos idénticas. Estas embarcaciones tienen más de 40 años. No conozco a ningún artesano joven que pueda construir una nueva. Supongo que todas se construyeron sin planos, razón por la cual no son idénticas. Tomé las medidas e intenté crear un plano. El plano de esta embarcación está disponible en los ejemplos con el nombre PM462.
Análisis de estabilidad inicial de una embarcación del Mediterráneo

Cálculos de estabilidad inicial de la embarcación


LWL5483.03mm
Volumen sumergido2.277m3
Área del plano de flotación7.433m2
Superficie del casco bajo la línea de flotación9.261 m2
Superficie total7.806m 2
Estabilidad inicial
Ángulo 2°
BM354.37mm
GM59.86mm
GZ2.09mm
Ángulo 4°
BM357.10mm
GM62.59mm
GZ 4.37mm
Conclusión: La embarcación no se volcará fácilmente, pero tendrá una respuesta de adrizamiento lenta y “suave” y se escorará de manera notable cuando se mueva una persona o la carga. La embarcación es estrecha (una manga de 1,72 m es reducida para un casco de 6 m) y tiene un centro de gravedad alto. Valores de referencia para comparación: Para embarcaciones de aproximadamente 6 m de eslora: GM ≈ 50–80 mm → respuesta “suave” y cómoda, pero sensible; GM ≈ 100–200 mm → rigidez normal; GM > 250 mm → respuesta muy rígida y brusca con oleaje. Esta embarcación se encuentra en el extremo inferior de la escala.
También hay una diferencia: cuando medí la embarcación, estaba en posición horizontal. En la práctica, su posición cambia cuando está en el agua. La proa queda más alta que la popa, lo que afectará a los resultados en condiciones reales de operación.
El centro de la embarcación corresponde a la sección 7. El motor generalmente se encuentra sobre la sección 6 o entre las secciones 5 y 6.

Esta es la embarcación: un modelo clásico de doble punta


Análisis de estabilidad inicial de una embarcación del Mediterráneo Análisis de estabilidad inicial de una embarcación del Mediterráneo

El mar es hermoso incluso en enero.
